高壓電纜測試儀由高壓電纜測試儀主機、電纜故障定位儀、電纜路徑儀三個主要部分組成。高壓電纜測試儀主機用于測量電纜故障故障性質，全長及電纜故障點距測試端的大致位置。電纜故障定點儀是在高壓電纜測試儀主機確定電纜故障點的大致位置的基礎上來確定電纜故障點的精確位置。對于未知走向的埋地電纜，需使用路徑儀來確定電纜的地下走向。若已知電纜的具體走向，可不使用路徑儀。高壓電纜測試儀主機可與筆記本電腦直接相連，便于管理與操作。
導通測試：
下限：1Ω±（2%+0.5Ω）
四線測量法低至10mΩ±（2%+2mΩ)
最大電流為1A/最高功率為30W的可編程電流源
絕緣、耐壓、直流交流電弧測試
上限：10Ω（典型值），500MΩ±2%
1500VDC/1060VAC可編程電壓
采用獨特的電壓和斜率識別方法執行電弧檢測
絕緣測試：
最高可達100MΩ±10%、50MΩ±5%
48VDC可編程電壓
最大電流為1A/最高功率為30W的可編程電流源
元器件測試
電阻：1Ω至10MΩ，精度為±（2%+0.5Ω）
10MΩ至500MΩ，精度為±2%
10MΩ至100MΩ，精度為±（2%+2MΩ）（四線測量法）
電容：1μF至10MF，精度為±（5%+100nF）
二極管和穩壓二極管：測試正向電壓、方向電壓和穩壓電壓
晶體管
雙絞線和屏蔽測試：100pF至1μF±（5%+5pF）檢查線序和屏蔽完整性
衰減和極性測試：
頻率：10kHz-1000kHz
波形：正弦波
衰減測量：0dB-40dB
精度：10kHz至200kHz±0.5dB
200kHz至1000kHz±1dB
傳輸電平：500mVp（電阻為50Ω/70Ω）
3.97dBm（電阻為50Ω）
2.10dBm（電阻為77Ω）
極性檢查：同相/反相
時間/脈沖測量
最低分辨率為500ns
最高分辨率為6.5s
最高采樣數為8191
|
測試項 |
參數 |
最小 |
最大 |
精度 |
|
測試通道 |
|
1024 |
100000 |
±1%±0.1Ω |
|
導通短斷測試 |
導通電阻 |
0.001Ω |
10Ω |
±1%±0.001Ω（四線制） |
|
|
|
10Ω |
100Ω |
±1% |
|
|
|
100Ω |
500KΩ |
±1% |
|
|
|
500KΩ |
2MΩ |
±2% |
|
元器件測試 |
電阻 |
0.1Ω |
1MΩ |
±1% |
|
|
電容 |
1nF |
1000uF |
±10% |
|
|
二極管 |
正向電壓：＜0.1V/反向電壓：最大40V |
||
|
|
齊納二極管 |
正向電壓：＜0.1V/反向電壓：最大2.4V~40V（±10%） |
||
|
|
繼電器 |
系統提供28V,115V400Hz繼電器驅動激勵 |
||
|
絕緣電阻 |
絕緣電阻范圍 |
100KΩ |
500MΩ |
±5% |
|
|
|
500MΩ |
2000MΩ |
±10% |
|
|
DC電壓 |
DC100V |
DC1500V |
±5% |
|
|
上升時間 |
100ms |
60s |
±1ms |
|
|
電壓保持時間 |
100ms |
999s |
±1ms |
|
|
檢測電流 |
10uA |
5mA |
±5% |
|
耐壓測試 |
AC電壓 |
AC100V |
AC1050V |
±5% |
|
|
上升時間 |
500ms |
60s |
±1ms |
|
|
輸入電壓范圍 |
500ms |
999s |
±1ms |
|
|
線圈驅動電壓 |
0.1mA |
20mA |
±5% |

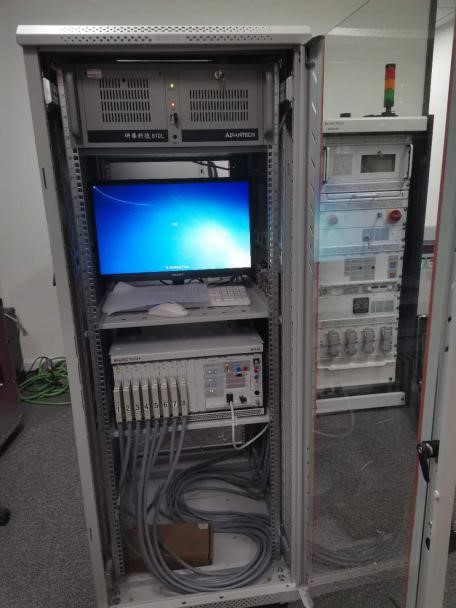

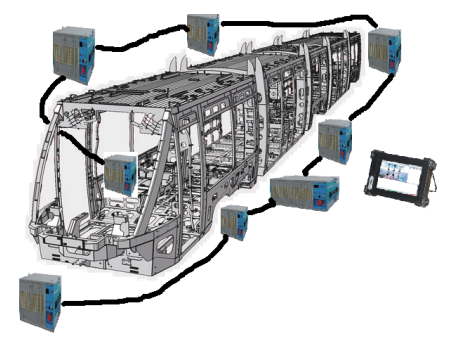

對整車線束進行導通、短路、開路、絕緣等測試，以檢測整車線束裝配連接是否正確，電纜絕緣是否可靠。
項目問題：目前電力機車整車校驗主要通過人工單點校驗，線束測試點分布比較散、接插件種類和數量多、接線布線錯綜復雜，且空間狹小，靠人工按照接線表單點校驗，工作量相當大、測試精度不高，且測試結果沒有可追溯性，迫切需要一套整車線束測試系統，用于電力機車整車線束測試。
| ●系統組成 | ||||
|
型號 |
名稱 |
說明 |
重量 |
尺寸 |
|
BKWD-M1024 |
主機 |
包括激勵源、控制計算機、通道板卡、人機交互接口等 |
35 |
|
|
BKWD-S1024 |
從機 |
通道板卡及轉接電纜 |
20 |
440*360*221cm |
|
BKWD-PT13 |
便攜終端 |
13.3寸便攜式專用平板 |
1.5 |
360*235*50cm |
|
BKWD-CB50 |
專用總線 |
控制、通信、供電電纜 |
長度相關 |
|
ATMAMT新型手持式伺服工具擁有符合人體工程學、工作效率高和重復扭矩精度高等汽車和其它許多行業的共同需求；通過使用最新研發的高功率、高速度電機可以將擰緊效率提高30% 以上，使擰緊連接更快速、更經濟。
技術數據：
基本功能：
反作用力式扭矩傳感器
角度傳感器
冗余電機電壓控制
無刷電機
電源指示燈
正反轉指示燈
擰緊結果指示燈
特殊選項：
輔助照明
槍上集成顯示屏
搶上集成條碼掃描
可接Crowfoot鴨舌頭
可接內止外動HAD頭
手持直柄式
具體參數：
|
最大扭矩Nm |
型號 |
最高轉速RPM |
長度 |
輸出形式 |
重量(Kg) |
|
19 |
HCX1019ZV38 |
2388 |
414 |
3/8” |
1.4 |
|
26 |
HCX1026ZV38 |
1777 |
414 |
3/8” |
1.4 |
|
30 |
HCX1030ZV38 |
1466 |
414 |
3/8” |
1.4 |
|
40 |
HCX1040ZV38 |
1122 |
418 |
3/8” |
1.5 |
|
87 |
HCX2087ZV12 |
759 |
504 |
1/2” |
2.7 |
|
131 |
HCX2131ZV12 |
506 |
508 |
1/2” |
2.7 |
手持彎頭式
具體參數：
|
最大扭矩Nm |
型號 |
最高轉速(RPM) |
長度 |
彎頭直徑?(mm) |
輸出形式 |
重量(Kg) |
|
15 |
HCX1015WV14 |
1535 |
438 |
23 |
1/4” |
1.3 |
|
25 |
HCX1025WV38 |
1367 |
440 |
28 |
3/8” |
1.4 |
|
32 |
HCX1032WV38 |
1367 |
442 |
31 |
3/8” |
1.4 |
|
39 |
HCX1039WV38 |
977 |
445 |
33 |
3/8” |
1.5 |
|
50 |
HCX1050WV38 |
861 |
457 |
38 |
3/8” |
1.6 |
|
64 |
HCX1064WV38 |
660 |
457 |
38 |
3/8” |
1.6 |
|
100 |
HCX1100WV12 |
398 |
523 |
48 |
1/2” |
2.5 |
|
100 |
HCX2100WV12 |
569 |
542 |
41 |
1/2” |
3.0 |
|
150 |
HCX2150WV12 |
413 |
568 |
51 |
1/2” |
3.3 |
|
200 |
HCX2200WV34 |
303 |
578 |
66 |
3/4” |
3.8 |
|
250 |
HCX2250WV34 |
253 |
587 |
74 |
3/4” |
4.1 |
|
最大扭矩Nm |
型號 |
最大轉速(RPM) |
長度 |
輸出形式 |
重量 Kg |
|
|
13 |
PCX1013ZV38 |
1481 |
210 |
3/8” |
1.0 |
|
|
13 |
PCX1013ZH14 |
1481 |
223 |
1/4” |
1.0 |
|
|
25 |
PCX1025ZV38 |
772 |
210 |
3/8” |
1.0 |
|
IQWrench
IQWrench是一款功能強大、高智能的扭矩扳手，它不僅可以用來做質量審核，同時也可以用在生產線上作為生產工具。緊固的設計，良好的人機工程，它即可以作為獨立的扳手使用，也可以輕易地集成到復雜的工廠網絡中。
根據客戶的需求，IQWrench可以配置為基本型或者復雜的數據采集聯網型。
關鍵性能：
扭矩范圍：1至1500Nm；
多種檢測手段：微動法、角度法檢測靜態扭矩，扭矩、轉角、屈服點控制；
自動記錄數據－消除人工記錄的操作；
良好人機工程，重量輕，存儲容量大；
高級SPC統計分析功能，包括多曲線比較；
聲音、LED燈、振動三種提示功能；
多種有線、無線通信可供選擇－RF、串口、USB等；
上傳數據至計算機，接受計算機下載的任務；
自動識別套筒－不同接頭自動選擇不同扭矩設計；
多扭矩傳感器配置－消除人手位置帶來的誤差；
具體參數：
大容量存儲型帶角度(扭矩、角度傳感器)
|
型號 |
扭矩范圍Nm |
輸出形式 |
方寸 |
長度 mm |
重量 (克) |
|
10Nm智能扳手 |
1-10 |
固定頭 |
1/4” |
313 |
890 |
|
10Nm智能扳手 |
1-10 |
DIN方孔 |
1/4” |
313 |
890 |
|
25 Nm智能扳手 |
2.5-25 |
DIN方孔 |
1/4” |
368 |
960 |
|
75 Nm智能扳手 |
7.5-75 |
DIN方孔 |
3/8” |
382 |
1030 |
|
120Nm智能扳手 |
12-120 |
DIN方孔 |
3/8” |
382 |
1030 |
|
180 Nm智能扳手 |
18-180 |
DIN方孔 |
1/2” |
600 |
1546 |
|
340 Nm智能扳手 |
34-340 |
DIN方孔 |
1/2” |
775 |
2012 |
|
600 Nm智能扳手 |
60-600 |
DIN方孔 |
3/4” |
1100 |
3500 |
|
750 Nm智能扳手 |
75-750 |
固定頭 |
3/4” |
1165 |
5600 |
|
1500 Nm智能扳手 |
150-1500 |
固定頭 |
1” |
1908 |
10900 |
生產型帶角度(扭矩、角度傳感器)
|
型號 |
扭矩范圍 Nm |
輸出 |
方寸 |
長度 mm |
重量 (克) |
|
10Nm智能扳手 |
1-10 |
固定頭 |
1/4” |
313 |
890 |
|
10Nm智能扳手 |
1-10 |
DIN方孔 |
1/4” |
313 |
890 |
|
25 Nm智能扳手 |
2.5-25 |
DIN方孔 |
1/4” |
368 |
960 |
|
75 Nm智能扳手 |
7.5-75 |
DIN方孔 |
3/8” |
382 |
1030 |
|
120 Nm智能扳手 |
12-120 |
DIN方孔 |
3/8” |
382 |
1030 |
|
180 Nm智能扳手 |
18-180 |
DIN方孔 |
1/2” |
600 |
1546 |
|
340 Nm智能扳手 |
34-340 |
DIN方孔 |
1/2” |
775 |
2012 |
|
600 Nm智能扳手 |
60-600 |
DIN方孔 |
3/4” |
1100 |
3500 |
|
750 Nm智能扳手 |
75-750 |
固定頭 |
3/4” |
1165 |
5600 |
|
1500 Nm智能扳手 |
150-1500 |
固定頭 |
1” |
1908 |
10900 |
基本存儲型帶角度(扭矩、角度傳感器)
|
型號 |
扭矩范圍 Nm |
輸出形式 |
方寸 |
長度 mm |
重量 (克) |
|
10Nm智能扳手 |
1-10 |
固定頭 |
1/4” |
313 |
890 |
|
10Nm智能扳手 |
1-10 |
DIN方孔 |
1/4” |
313 |
890 |
|
25 Nm智能扳手 |
2.5-25 |
DIN方孔 |
1/4” |
368 |
960 |
|
75 Nm智能扳手 |
7.5-75 |
DIN方孔 |
3/8” |
382 |
1030 |
|
120Nm智能扳手 |
12-120 |
DIN方孔 |
3/8” |
382 |
1030 |
|
180 Nm智能扳手 |
18-180 |
DIN方孔 |
1/2” |
600 |
1546 |
|
340 Nm智能扳手 |
34-340 |
DIN方孔 |
1/2” |
775 |
2012 |
|
600 Nm智能扳手 |
60-600 |
DIN方孔 |
3/4” |
1100 |
3500 |
|
750 Nm智能扳手 |
75-750 |
固定頭 |
3/4” |
1165 |
5600 |
大容量存儲型不帶角度（僅扭矩傳感器）
|
型號 |
扭矩范圍 Nm |
輸出 |
方寸 |
長度 mm |
重量 (克) |
|
10Nm智能扳手 |
1-10 |
固定頭 |
1/4” |
313 |
890 |
|
10Nm智能扳手 |
1-10 |
DIN方孔 |
1/4” |
313 |
890 |
|
25 Nm智能扳手 |
2.5-25 |
DIN方孔 |
1/4” |
368 |
960 |
|
75 Nm智能扳手 |
7.5-75 |
DIN方孔 |
3/8” |
382 |
1030 |
|
75 Nm智能扳手 |
12-120 |
DIN方孔 |
3/8” |
382 |
1030 |
|
180 Nm智能扳手 |
18-180 |
DIN方孔 |
1/2” |
600 |
1546 |
|
340 Nm智能扳手 |
34-340 |
DIN方孔 |
1/2” |
775 |
2012 |
|
600 Nm智能扳手 |
60-600 |
DIN方孔 |
3/4” |
1100 |
3500 |
|
750 Nm智能扳手 |
75-750 |
固定頭 |
3/4” |
1165 |
5600 |
|
1500 Nm智能扳手 |
150-1500 |
固定頭 |
1” |
1908 |
10900 |
生產型不帶角度（僅扭矩傳感器）
|
型號 |
扭矩范圍 Nm |
輸出 |
方寸 |
長度 mm |
重量 (克) |
|
10Nm智能扳手 |
1-10 |
固定頭 |
1/4” |
313 |
890 |
|
10Nm智能扳手 |
1-10 |
DIN方孔 |
1/4” |
313 |
890 |
|
25 Nm智能扳手 |
2.5-25 |
DIN方孔 |
1/4” |
368 |
960 |
|
75 Nm智能扳手 |
7.5-75 |
DIN方孔 |
3/8” |
382 |
1030 |
|
120Nm智能扳手 |
12-120 |
DIN方孔 |
3/8” |
382 |
1030 |
|
180 Nm智能扳手 |
18-180 |
DIN方孔 |
1/2” |
600 |
1546 |
|
340 Nm智能扳手 |
34-340 |
DIN方孔 |
1/2” |
775 |
2012 |
|
600 Nm智能扳手 |
60-600 |
DIN方孔 |
3/4” |
1100 |
3500 |
|
750 Nm智能扳手 |
75-750 |
固定頭 |
3/4” |
1165 |
5600 |
|
1500 Nm智能扳手 |
150-1500 |
固定頭 |
1” |
1908 |
10900 |
基本存儲型不帶角度（僅扭矩傳感器）
|
型號 |
扭矩范圍 Nm |
輸出 |
方寸 |
長度 |
重量 (克) |
|
10Nm智能扳手 |
1-10 |
固定頭 |
1/4” |
313 |
890 |
|
10Nm智能扳手 |
1-10 |
DIN方孔 |
1/4” |
313 |
890 |
|
25 Nm智能扳手 |
2.5-25 |
DIN方孔 |
1/4” |
368 |
960 |
|
75 Nm智能扳手 |
7.5-75 |
DIN方孔 |
3/8” |
382 |
1030 |
|
120Nm智能扳手 |
12-120 |
DIN方孔 |
3/8” |
382 |
1030 |
|
180 Nm智能扳手 |
18-180 |
DIN方孔 |
1/2” |
600 |
1546 |
|
340 Nm智能扳手 |
34-340 |
DIN方孔 |
1/2” |
775 |
2012 |
|
600 Nm智能扳手 |
60-600 |
DIN方孔 |
3/4” |
1100 |
3500 |
|
750 Nm智能扳手 |
75-750 |
固定頭 |
3/4” |
1165 |
5600 |
|
1500 Nm智能扳手 |
150-1500 |
固定頭 |
1” |
1908 |
10900 |
TCI MULTI LINESIDE CONTROLLER
關鍵性能：
在裝配生產中用戶最多可以連接五把扭矩扳手
扭矩扳手可以與TCI通過按鈕進行連接
易于管理、設置，通過Web瀏覽器進行自身診斷
可以單獨使用，把 job和擰緊結果發送到PC端和網頁
可以通過以太網使用開放協議選擇JOB配合扭矩扳手一塊使用
在網頁上可以看到從扳手上讀取到的最后的扭矩和角度（LO，OK和HI）
LED燈可以實時反應Wench與TCI的連接狀態
可以使用RFm無線設備連接Crane的傳感器
震動警報
單獨的存儲量是200條數據。
具體參數：
標準型
|
Sales Code |
Description |
Weight (gr) |
Length (mm) |
|
WS1JX-0010-C1DARX |
10Nm DIN Head |
833 |
380 |
|
WS1AX-0010-C1FARX |
10Nm Fixed Head |
720 |
330 |
|
WS1JX-0025-C1DARX |
25Nm DIN Head |
904 |
380 |
|
WS1AX-0025-C1FARX |
25Nm Fixed Head |
725 |
330 |
|
WS1JX-0075-C1DARX |
75Nm DIN Head |
914 |
395 |
|
WS1JX-0120-C1DARX |
120Nm DIN Head |
967 |
395 |
|
WS1KX-0180-C1DARX |
180Nm DIN Head |
1474 |
613 |
|
WS1KX-0250-C1DARX |
250Nm DIN Head |
1710 |
640 |
|
WS1KX-0340-C1DARX |
340Nm DIN Head |
1925 |
788 |
|
WS1KX-0500-C1DARX |
500Nm DIN Head |
3173 |
887 |
|
WS1DX-0750-C1FARX |
750Nm Fixed Head |
5279 |
1178 |
|
WS1FX-1000-C1FARX |
1000Nm Fixed Head |
8527 |
1433 |
|
WS1FX-1500-C1FARX |
1500Nm Fixed Head |
10377 |
1921 |
扭矩標定主機：IQVU
Crane 通過對 Torque Star Opta改進并將其與平板電腦整合，設計出具有革命性改革的扭矩收集器-IQVu。
關鍵性能：
扭矩，角度，脈沖計數
測量模式選擇
Jobs 和Rounds
使用簡單，操作方便
以安卓系統為系統核心框架，確保操作系統安全
操作靈活
向下兼容
全加固型設計，產品耐用性強
Gorilla 鋼化玻璃，確保屏幕的耐用性及安全性
觸摸屏
有線連接與無線連接
離線模式與聯網模式
多傳感器輸入
TORQUE STAROPTA
關鍵性能：
同時顯示所有相關的參數：扭矩、角度、脈沖、時間、數量等
多種不同的版本以適當不同的需求：從最簡單的讀數，到復雜的工廠級工具管理軟件
與計算機通信功能
自動識別傳感器功能
提供多種檢測模式：易于使用與掌握的快速測量模式，復雜標定計劃時的審計計劃模式
重量輕，體積小，攜帶方便。配有舒適的掛帶，使檢測人員可以輕松地把主機掛在胸前，長時間不會感到疲勞。完善的防撞保護，緊固的外殼，更能適應工廠惡劣的環境。
200條測量記錄－帶日期和時間
具體參數：
訂貨號
|
型號 |
定貨號 |
|
Torque Star Opta標定儀-入門型 |
TO-890-01CR-0-UK/EUR/USA |
|
Torque Star Opta標定儀-基本型 |
TO-890-03CR-0-UK/EUR/USA |
|
Torque Star Opta標定儀-質量型 |
TO-890-05CR-0-UK/EUR/USA |
|
Torque Star Opta標定儀-高級型 |
TO-890-13CR-0-UK/EUR/USA |
功能描述
|
功能描述 |
入門型 |
基本型 |
質量型 |
高級型 |
|
扭矩測量 |
Y |
Y |
Y |
Y |
|
角度測量 |
Y |
Y |
Y |
Y |
|
數據導入到計算機(簡單格式) |
|
Y |
Y |
Y |
|
支持傳感器即插即用 |
Y |
Y |
Y |
Y |
|
快速測量 |
Y |
Y |
Y |
Y |
|
電池使用時間 |
8 |
8 |
8 |
8 |
|
上下限設置 |
|
Y |
Y |
Y |
|
數據存儲 |
|
200 |
100,000 |
100,000 |
|
基本統計-平均值、范圍、標準差 |
|
Y |
Y |
Y |
|
聲光提示測量狀態 |
|
Y |
Y |
Y |
|
為不合格測量加標注 |
|
|
Y |
Y |
|
傳感器序列號與結果綁定 |
|
Y |
Y |
Y |
|
結果連續打印 |
|
Y |
Y |
Y |
|
Job功能 |
|
單個 |
多個 |
多個 |
|
子組功能 |
|
|
Y |
Y |
|
制定標定計劃 |
|
|
Y |
Y |
|
高級統計-基本統計+ Cp、Cpk、Cm、Cmk |
|
|
Y |
Y |
|
單曲線分析 |
|
|
|
Y |
|
多曲線上傳 |
|
|
|
Y |
|
曲線原始數據導入Excel |
|
|
|
Y |
|
密碼保護 |
|
|
Y |
Y |
|
支持計算機端數據庫管理軟件Opta Comms |
|
|
Y |
Y |
UTA CHECK STAR
UTA動態扭矩傳感器是專為工業環境下動力工具的測量標定設計的傳感器，無論受到怎樣的振動或沖擊，UTA傳感器專利的滑環設計都能保證標定儀主機和傳感器應變片總是良好接觸，決不會發生傳感器滑環脫落的情形，從而保證了UT-A動態扭矩傳感器無與倫比的壽命和可靠性。
智能芯片保證在連上Crane標定儀主機時，自動讀取芯片的型號、序列號、標定值等重要信息，消除了人為錯誤操作帶來的誤差。
關鍵性能：
動態旋轉式扭矩標定傳感器，可標定氣動離合器工具、氣動脈沖工具、電動扳手、擰緊軸；
特別為脈沖式工具優化的專利設計，即便長期標定脈沖工具也不會損壞；
專利設計，保證滑環不會松脫；
尺寸緊湊，增加角度測量功能時尺寸不變；
傳感器自帶識別芯片，即插即用；
具體參數
扭矩型
|
型號 |
驅動 |
額定扭矩 Nm |
|
|
六角 |
方頭 |
||
|
1Nm動態扭矩傳感器 |
1/4" |
|
1 |
|
2Nm動態扭矩傳感器 |
1/4" |
|
2 |
|
5Nm動態扭矩傳感器 |
1/4" |
|
5 |
|
10Nm動態扭矩傳感器 |
1/4" |
|
10 |
|
20Nm動態扭矩傳感器 |
1/4" |
|
20 |
|
25Nm動態扭矩傳感器 |
|
3/8" |
25 |
|
75Nm動態扭矩傳感器 |
|
3/8" |
75 |
|
180Nm動態扭矩傳感器 |
|
1/2” |
180 |
|
500Nm動態扭矩傳感器 |
|
3/4” |
500 |
|
750Nm動態扭矩傳感器 |
|
1” |
750 |
|
1400Nm動態扭矩傳感器 |
|
1” |
1400 |
|
3000Nm動態扭矩傳感器 |
|
1-1/2” |
3000 |
|
5000Nm動態扭矩傳感器 |
|
1-1/2” |
5000 |
|
型號 |
驅動 |
額定扭矩 |
|
|
六角 |
方頭 |
||
|
1Nm動態扭矩角度傳感器 |
1/4” |
|
1 |
|
2Nm動態扭矩角度傳感器 |
1/4" |
|
2 |
|
5Nm動態扭矩角度傳感器 |
1/4" |
|
5 |
|
10Nm動態扭矩角度傳感器 |
1/4" |
|
10 |
|
20Nm動態扭矩角度傳感器 |
1/4" |
|
20 |
|
25Nm動態扭矩角度傳感器 |
|
3/8" |
25 |
|
75Nm動態扭矩角度傳感器 |
|
3/8" |
75 |
|
180Nm動態扭矩角度傳感器 |
|
1/2" |
180 |
|
500Nm動態扭矩角度傳感器 |
|
3/4" |
500 |
|
750Nm動態扭矩角度傳感器 |
|
1" |
750 |
|
1400Nm動態扭矩角度傳感器 |
|
1" |
1400 |
|
3000Nm動態扭矩角度傳感器 |
|
1-1/2" |
3000 |
|
5000Nm動態扭矩角度傳感器 |
|
1-1/2" |
5000 |
CHECKSTAR MULTI
CheckStar Multi是Crane最新一代的產品：專利技術保證標定脈沖工具時的精度，CheckStar Multi 動態扭矩傳感器提高了動態扭矩傳感器在測量直驅式工具的動態扭矩和角度的標準，在全世界范圍內數以千計的試用，證明其可靠的性能。
主板上的能芯片使得CheckStar Multi可以自動識別Crane 數據采集設備和讀取設備，消除認為設置產生的錯誤，可根據設備序列號對數據進行完整的追溯；CheckStar Multi 也可兼容大部分廠家的數據采集和讀取設備。
關鍵性能：
可選角度測量的扭矩傳感器；
低慣性保證最高的精度；
專利設計確保無刷反彈；
使用所有直驅式工具，脈沖工具，扭矩扳手；
可兼容大部分標準工業數據采集設備；
RF性能；
全量程精度的+/-0.25%；
角度分辨率0.125°；
低摩擦降低磨損，提高精度；
Crane數據采集設備科自動識當與別傳感器和讀取設備；
當與Crane數據采集設備及讀取設備連接時有醒目的提示光圈；
驅動頭有方寸頭和劈頭兩種
具體參數
扭矩型
|
型號 |
驅動 |
額定扭矩 (Nm) |
|
|
六角 |
方頭 |
||
|
2Nm動態扭矩傳感器 |
1/4" |
|
2 |
|
5Nm動態扭矩傳感器 |
1/4" |
|
5 |
|
5Nm動態扭矩傳感器 |
|
1/4" |
5 |
|
10Nm動態扭矩傳感器 |
1/4" |
|
10 |
|
10Nm動態扭矩傳感器 |
|
1/4" |
10 |
|
20Nm動態扭矩傳感器 |
1/4" |
|
20 |
|
20Nm動態扭矩傳感器 |
|
1/4" |
20 |
|
25Nm動態扭矩傳感器 |
|
3/8‘‘ |
25 |
|
50Nm動態扭矩傳感器 |
|
3/8" |
50 |
|
75Nm動態扭矩傳感器 |
|
3/8" |
75 |
|
180Nm動態扭矩傳感器 |
|
1/2” |
180 |
|
250Nm動態扭矩傳感器 |
|
3/4" |
250 |
|
500Nm動態扭矩傳感器 |
|
3/4" |
500 |
|
750Nm動態扭矩傳感器 |
|
1” |
750 |
|
1400Nm動態扭矩傳感器 |
|
1” |
1400 |
|
3000Nm動態扭矩傳感器 |
|
1-1/2” |
3000 |
|
5000Nm動態扭矩傳感器 |
|
1-1/2” |
5000 |
扭矩角度型
|
型號 |
驅動 |
額定扭矩 |
|
|
六角 |
方頭 |
||
|
2Nm動態扭矩傳感器 |
1/4" |
|
2 |
|
5Nm動態扭矩傳感器 |
1/4" |
|
5 |
|
5Nm動態扭矩傳感器 |
|
1/4" |
5 |
|
10Nm動態扭矩傳感器 |
1/4" |
|
10 |
|
10Nm動態扭矩傳感器 |
|
1/4" |
10 |
|
20Nm動態扭矩傳感器 |
1/4" |
|
20 |
|
20Nm動態扭矩傳感器 |
|
1/4" |
20 |
|
25Nm動態扭矩傳感器 |
|
3/8" |
25 |
|
50Nm動態扭矩傳感器 |
|
3/8" |
50 |
|
75Nm動態扭矩傳感器 |
|
3/8" |
75 |
|
180Nm動態扭矩傳感器 |
|
1/2” |
180 |
|
250Nm動態扭矩傳感器 |
|
3/4" |
250 |
|
500Nm動態扭矩傳感器 |
|
3/4" |
500 |
|
750Nm動態扭矩傳感器 |
|
1” |
750 |
|
1400Nm動態扭矩傳感器 |
|
1” |
1400 |
|
3000Nm動態扭矩傳感器 |
|
1-1/2” |
3000 |
|
5000Nm動態扭矩傳感器 |
|
1-1/2” |
5000 |
靜態扭矩傳感器—UTA
UTA靜態扭矩傳感器用于固定式，即過程中不需要旋轉的測量，非常適合咔喀扳手、表盤式扳手、數顯扳手的校準；所有靜態扭矩傳感器均具有內置存儲芯片，便于Torque Star Opta扭矩測量儀快速自動校準；配合Crane模擬螺栓，也可測量直接驅動式電動工具、氣動工具、油壓脈沖式工具。
具體參數：
訂貨號
|
型號 |
額定扭矩 |
驅動方寸 |
|
3Nm靜態扭矩傳感器 |
3.54 |
1/4” |
|
5Nm靜態扭矩傳感器 |
5.65 |
1/4” |
|
11Nm靜態扭矩傳感器 |
11.3 |
1/4” |
|
28Nm靜態扭矩傳感器 |
28 |
1/4” |
|
68Nm靜態扭矩傳感器 |
68 |
3/8” |
|
135Nm靜態扭矩傳感器 |
135 |
3/8” |
|
271Nm靜態扭矩傳感器 |
271 |
1/2” |
|
542Nm靜態扭矩傳感器 |
542 |
3/4” |
|
1017Nm靜態扭矩傳感器 |
1017 |
3/4” |
|
1695Nm靜態扭矩傳感器 |
1695 |
1” |
|
3000Nm靜態扭矩傳感器 |
3000 |
1-1/2” |
模擬螺栓
當工具進行離線標定時，由于沒有車輛或者零進行擰緊操作，這里您需要合適的模擬螺栓，Crane模擬螺栓獨特的設計，可以根據說明書進行多種組合，從而模擬出ISO 5393中規定的從標準的30度最硬連接到標準的最軟720度最軟連接，以及中間多種不同軟硬程度的螺栓連接，從而精確模擬出生產線上裝配工位的實際情況；如果只使用單一軟硬的模擬螺栓，均值偏差（見ISO5393Mean Shift）將導致工具扭矩的設置不準確，人為引入系統偏差。
Crane 模擬螺栓整體封閉性設計，使得內部潤滑脂不會泄露出來，只有旋轉的螺紋副部分需要定期添加潤滑脂；當螺紋副部分過度磨損后，可以只更換螺紋副部分以節約成本 。
具體參數：
訂貨號
|
型號 |
額定扭矩Nm |
螺紋大小 |
定貨號 |
備注 |
|
M8模擬螺栓 |
28 |
8 |
JK-875-06CR-28-0 |
配合動態傳感器使用 |
|
M12模擬螺栓 |
135 |
12 |
JK-875-07CR-135-0 |
配合動態傳感器使用 |
|
M16模擬螺栓 |
271 |
16 |
JK-875-08CR-271-0 |
配合動態傳感器使用 |
|
M24模擬螺栓 |
1017 |
24 |
JK-875-09CR-1017-0 |
配合動態傳感器使用 |
|
M30模擬螺栓 |
1695 |
30 |
JK-875-10CR-1695-0 |
配合動態傳感器使用 |
|
M8模擬螺栓 |
28 |
8 |
JK-874-06CR-28-0 |
配合靜態傳感器使用1/4” |
|
M12模擬螺栓 |
135 |
12 |
JK-874-07CR-135-0 |
配合靜態傳感器使用3/8” |
|
M16模擬螺栓 |
271 |
16 |
JK-874-08CR-271-0 |
配合靜態傳感器使用1/2” |
|
M24模擬螺栓 |
1017 |
24 |
JK-874-09CR-1017-0 |
配合靜態傳感器使用3/4” |
|
M30模擬螺栓 |
1695 |
30 |
JK-874-10CR-1695-0 |
配合靜態傳感器使用1” |
|
M12模擬螺栓-帶銷 |
135 |
12 |
JK-874-11CR-135-0 |
配合靜態傳感器使用－水平3/8” |
|
M16模擬螺栓-帶銷 |
271 |
16 |
JK-874-12CR-271-0 |
配合靜態傳感器使用－水平1/2” |
|
M8模擬螺栓替換裝 |
28 |
|
JK-874-13CR-0-0 |
1/4” |
|
M12模擬螺栓替換裝 |
135 |
|
JK-874-14CR-0-0 |
3/8” |
|
M16模擬螺栓替換裝 |
271 |
|
JK-874-15CR-0-0 |
1/2” |
|
M24模擬螺栓替換裝 |
1017 |
|
JK-874-16CR-0-0 |
3/4” |
|
M30模擬螺栓替換裝 |
1695 |
|
JK-874-17CR-0-0 |
1” |
|
M8模擬螺栓臺鉗固定轉換器 |
28 |
|
FD-876-18CR-0-0 |
|
|
M12模擬螺栓臺鉗固定轉換器 |
135 |
|
FD-876-19CR-0-0 |
|
|
M16模擬螺栓臺鉗固定轉換器 |
271 |
|
FD-876-20CR-0-0 |
|
|
M24模擬螺栓臺鉗固定轉換器 |
1017 |
|
FD-876-21CR-0-0 |
|
|
M30模擬螺栓臺鉗固定轉換器 |
1695 |
|
FD-876-22CR-0-0 |
|
力士樂
力士樂擰緊技術分為固定式擰緊技術、手持式擰緊機ErgoSpin、智能無線擰緊機Nexo，樂為各個行業的所有關鍵擰緊任務提供精確的擰緊技術 - 工具、控制系統和相應的配件：從智能無線擰緊機Nexo，符合人體工程學的手持式擰緊機ErgoSpin，到多功能擰緊主軸，甚至完全自動化的擰緊系統。
固定式擰緊技術是由擰緊主軸、主軸軸承、偏移輸出驅動、帶集成式測量變送器的偏移輸出驅動、彎頭、進給輸出驅動部分組成，各個部分都能自由組合，來滿足大部分的生產任務需求。
固定式擰緊技術：
擰緊主軸：工作范圍介于 0.6 和 1000 Nm 并可選用直接輸出驅動、偏移輸出驅動、進給輸出驅動和彎頭 - 使用 Rexroth 組件配置出為您的獨特需求量身定制的緊固主軸。

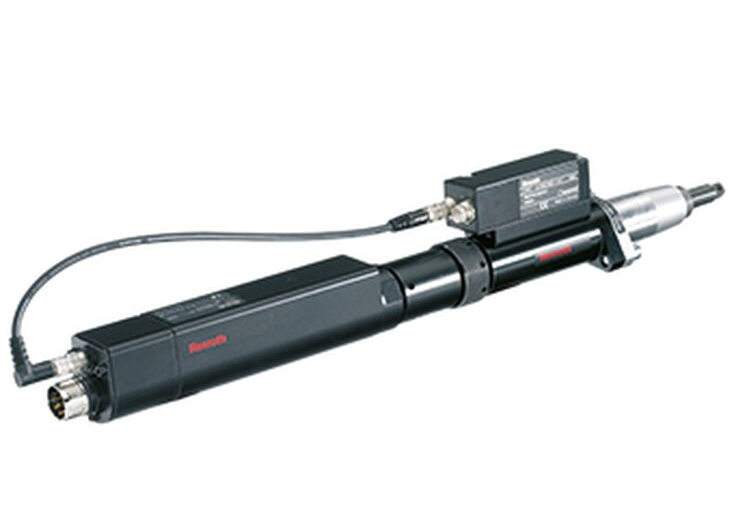

主軸軸承:：
尺寸2：工作范圍 0.6-10 Nm，最大輸出驅動速度：1000 rpm
尺寸3：工作范圍 1.7-56 Nm，最大輸出驅動速度：740 rpm
尺寸4：工作范圍 5,7-150 Nm，最大輸出驅動速度：1000 rpm
尺寸5：工作范圍 50-500 Nm，最大輸出驅動速度：515 rpm

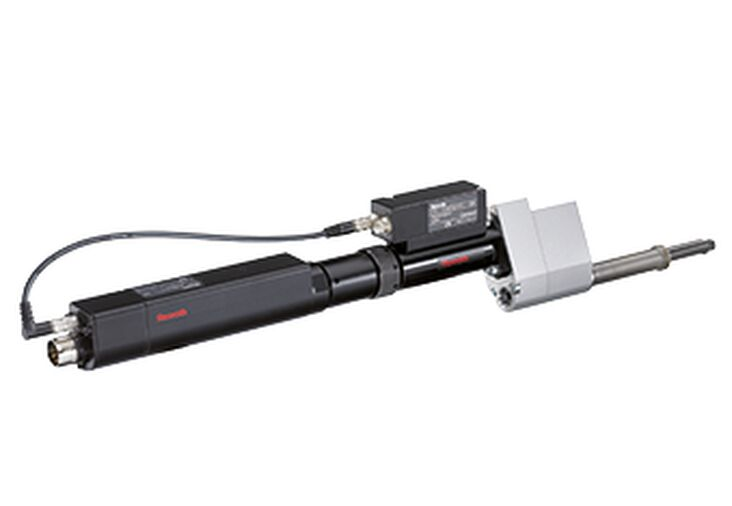

偏移輸出驅動：
尺寸2：工作范圍 0.6-10 Nm，最大輸出驅動速度：1000 rpm
尺寸3：工作范圍 1.7-53 Nm，最大輸出驅動速度：740 rpm
尺寸4：工作范圍 6-340 Nm，最大輸出驅動速度：1000 rpm
尺寸5：工作范圍 50-100 Nm，最大輸出驅動速度：515 rpm

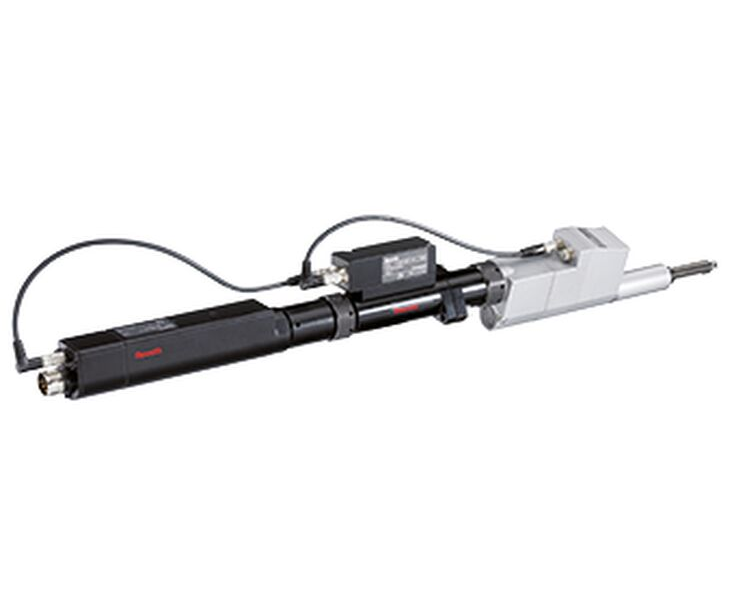

帶集成式測量變送器的偏移輸出驅動：
尺寸3：工作范圍 3.2-57 Nm，最大輸出驅動速度：740 rpm
尺寸4：工作范圍 15-342 Nm，最大輸出驅動速度：1000 rpm

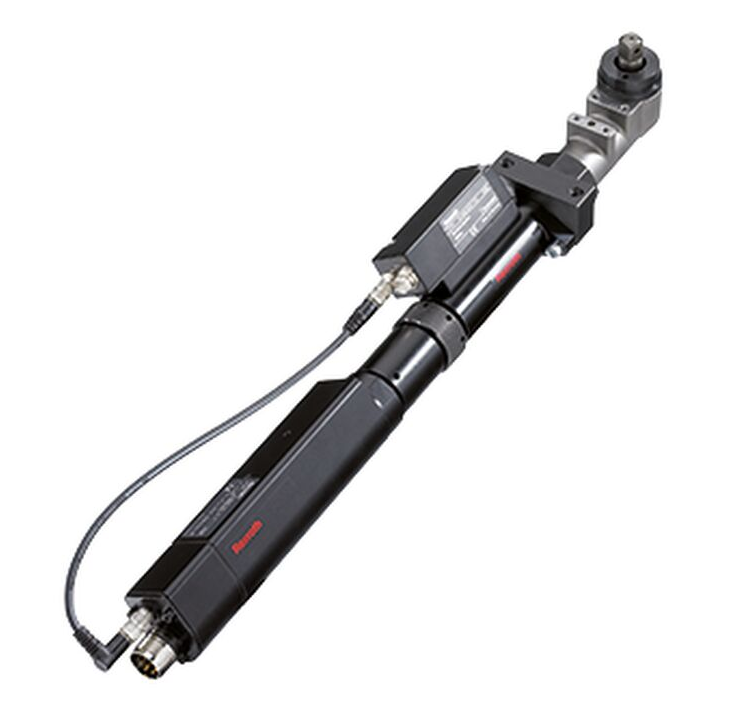

彎頭：
尺寸3：工作范圍 2.2-11 Nm，最大輸出驅動速度：1000 rpm
尺寸4：工作范圍 5.4-90 Nm，最大輸出驅動速度：705 rpm
24小時咨詢熱線
182-2916-6372傳真
0731-22197183電子郵箱
2831591557@qq.com聯系地址
株洲市石峰區田心街道紅旗北路937號
